Filtri completi speciali
I filtri completi speciali (contenitore + cartuccia) sono comunemente utilizzati su impianti complessi come unità filtranti in linea e possono essere dotati di attacchi filettati o flange di connessione che vanno da PN16 DN 50 a PN16 DN 200
Le principali peculiarità di questi filtri sono sia la possibilità di filtrare grandi quantità d’aria che una certa flessibilità costruttiva.
Le capacità di soddisfare le esigenze della Clientela diventano pertanto molteplici e, infatti, alle dimensioni standard di seguito indicate si aggiunge quindi, la possibilità di fornire filtri completi fabbricati su disegno e specifiche del cliente

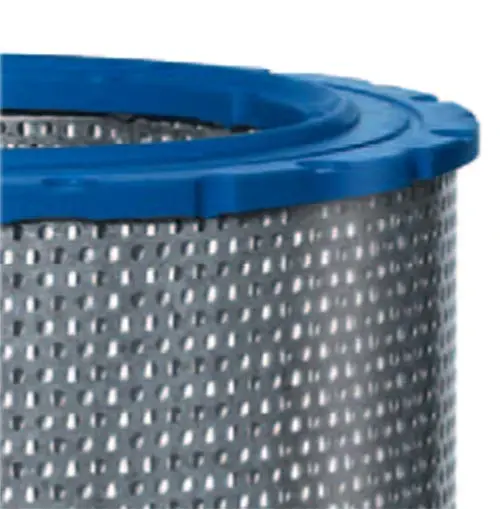

La portata di flusso per questi filtri completi speciali varia da 900 m3/h a 4.850 m3/h con cartucce standard (cellulosa), che a loro volta possono essere sostituite da cartucce con setto filtrante in poliestere o acciaio inox (30 o 60 micron)
Il contenitore del filtro completo è realizzato in acciaio verniciato ma può essere realizzato su richiesta anche in acciaio Inox sempre dotandolo di attacchi filettati o flange
Le principali peculiarità di questi filtri sono sia la possibilità di filtrare grandi quantità d’aria che una certa flessibilità costruttiva.
Le capacità di soddisfare le esigenze della Clientela diventano pertanto molteplici e, infatti, alle dimensioni standard di seguito indicate si aggiunge quindi, la possibilità di fornire filtri completi fabbricati su disegno e specifiche del cliente
La portata di flusso per questi filtri completi speciali varia da 900 m3/h a 4.850 m3/h con cartucce standard (cellulosa), che a loro volta possono essere sostituite da cartucce con setto filtrante in poliestere o acciaio inox (30 o 60 micron)
Il contenitore del filtro completo è realizzato in acciaio verniciato ma può essere realizzato su richiesta anche in acciaio Inox sempre dotandolo di attacchi filettati o flange
ALCUNE REFERENZE
| PNEUMOFORE | DVP | BECKER | MAPRO |
|---|---|---|---|
| 042.446 | 9001041 | FV.540 | 21470F0080 |
| 042.439 | 9001042 | 74000112050 (F.542) | 21470F0100 |
| 042.019 | 9001085 | – | – |
| 042.010 | – | – | – |
| 041.844 | – | – | – |
| 042.136 | – | – | – |

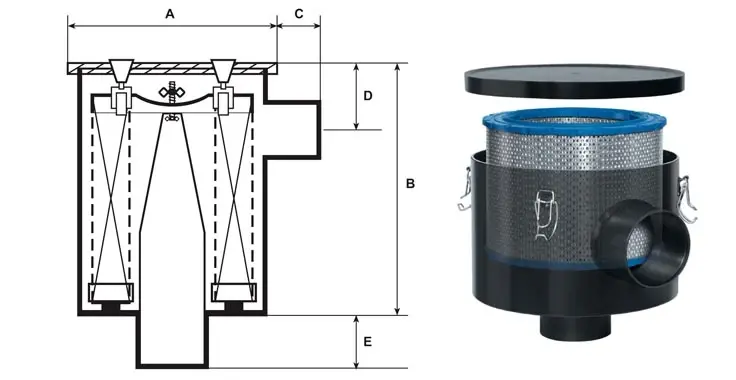

DIMENSIONI DEI FILTRI COMPLETI SPECIALI
ALCUNI FILTRI
| CODICE | A | B | C | D | E | Attacco | PORTATA m3/h | Cartucce Ricambio |
|---|---|---|---|---|---|---|---|---|
| SC.4001F | 290 mm | 430 mm | 135 mm | 130 mm | 35 mm | PN16 DN 100 UNI 2278 | 900 | AF.1001F |
| SC.4005F | 330 mm | 590 mm | 150 mm | 100 mm | 150 mm | PN16 DN 50 UNI 2278 | 1250 | AF.1005F |
| SC.4009F | 330 mm | 590 mm | 150 mm | 100 mm | 150 mm | PN16 DN 80 UNI 2278 | 1350 | AF.1005F |
| SC.4013F | 330 mm | 610 mm | 150 mm | 100 mm | 50 mm | PN16 DN 125 UNI 2278 | 2060 | AF.1005F |
| SC.4017F | 390 mm | 705 mm | 210 mm | 150 mm | 210 mm | PN16 DN 150 UNI 2278 | 3420 | AF.1009F |
| SC.4021F | 500 mm | 1250 mm | 200 mm | 200 mm | 150 mm | PN16 DN 200 UNI 2278 | 4850 | AF.1013F |
| CF.VP4013 | 283 mm | 410 mm | 60 mm | 130 mm | 60 mm | Filetto 3” | 1080 | AF.VP1013 |
| CF.VP4014 | 335 mm | 610 mm | 60 mm | 125 mm | 60 mm | Filetto 4” | 2100 | AF.VP1014 |
